Hvorfor udvikler 3D-printer V-hjul flade pletter

3D-printer V hjul er små komponenter, men de har en direkte forbindelse med den måde, en printervogn bevæger sig langs sit styresystem. Når et hjul udvikler en flad sektion, bevæger vognen sig muligvis ikke længere med det samme rullemønster under hele sin vandring. Resultatet kan være et mærkbart bump, gentagen modstand, vibrationer eller en uregelmæssig bevægelse, der bliver lettere at bemærke under udskrivning.

En flad plet opstår normalt ikke uden grund. Det kan være relateret til, hvor fast hjulet berører skinnen, hvor længe printeren forbliver i én position, tilstanden af ​​løbefladen, hjulmaterialet, lejestøtten eller den måde, hvorpå vognen er blevet samlet.

For brugere og udstyrsproducenter er det mere nyttigt at forstå, hvad der sker mellem hjulet og skinnen, end blot at behandle et beskadiget hjul som en reservedel.

Hvad betyder en flad plet egentlig?

Et V-hjul har normalt en kontinuerlig buet ydre overflade, der følger profilen af ​​dets styreskinne. Når vognen bevæger sig, roterer hjulet og overfører kontaktpunktet rundt om dets omkreds.

En flad plet ændrer det forhold.

I stedet for at opretholde en afrundet kontaktflade bliver en del af hjulet let komprimeret eller deformeret. Når den sektion når skinnen, ruller hjulet muligvis ikke på nøjagtig samme måde, som det gør gennem resten af ​​dets rotation.

Ændringen kan være lille nok til at undgå en hurtig visuel inspektion. I nogle tilfælde bliver problemet lettere at bemærke ved at bevæge vognen langsomt med hånden.

Hvorfor bliver hjulet fladt?

Der er flere mulige årsager, og de kan opstå sammen.

Dette er grunden til, at blot installation af et nyt hjul måske ikke løser den underliggende situation, hvis den samme mekaniske tilstand forbliver.

Forbindelsen mellem hjultryk og flade pletter

En af de nemmeste måder at forstå flade pletter på er at tænke på kontakttryk.

Et V-hjul har brug for tilstrækkelig kontakt med skinnen for at holde vognen stabil. Samtidig kan for stort tryk lægge unødig belastning på hjulet.

Hvis justeringen er for stram, kan hjulet presses fast mod skinnen, selv når vognen ikke bevæger sig. Det ydre materiale udsættes derefter for kontinuerlig komprimering.

For et hjul fremstillet af en ingeniørpolymer kan langvarig kompression gradvist ændre formen på kontaktområdet.

Printeren behøver ikke at køre

Dette er en vigtig detalje.

Et hjul kan udvikle et fladt område, mens printeren sidder stille.

Hvis en vogn forbliver i én position i længere tid, forbliver den samme del af hjulet mod skinnen. Effekten bliver mere relevant, når kontaktkraften er højere end nødvendigt.

Når maskinen begynder at bevæge sig igen, passerer den deforme sektion gennem kontaktpunktet gentagne gange.

Dette kan skabe den velkendte følelse af et lille bump eller hak under manuel bevægelse.

Hvorfor betyder parkeringspositionen noget?

Tænk på en printer, der forbliver ubrugt i en længere periode.

Vognen forbliver i nærheden af ​​et område af rammen, og hjulene forbliver i samme rotationsposition. Der sker ikke noget, fordi maskinen er slukket.

Mekanisk understøtter hjulene dog stadig vognen.

Hvis kontakttrykket er for højt, er den stationære belastning koncentreret på den samme del af hvert hjul. Over tid kan det bidrage til lokaliseret deformation.

Dette betyder ikke, at enhver parkeret printer vil udvikle flade pletter. Hjulkonstruktion, materiale, kontaktkraft, temperatur, maskinjustering og opbevaringsforhold påvirker alle resultatet.

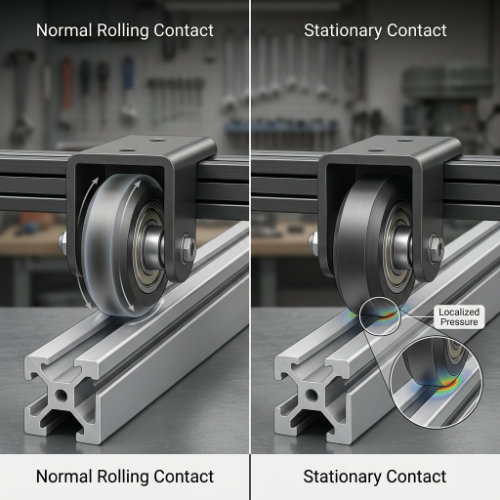

Bevægelse ændrer kontaktpunktet

Under normal drift roterer hjulet, og forskellige sektioner af dets omkreds møder skinnen.

Det spreder kontakten rundt om hjulet.

Når printeren forbliver stationær, er der ingen sådan omfordeling. En lille sektion forbliver under belastning.

Dette er en af ​​grundene til, at en printer, der føles glat, når den bruges regelmæssigt, kan udvikle et mærkbart hak efter at have siddet ubrugt i en længere periode.

Kan forkert justering være den egentlige årsag?

Ja.

Hjulet skal bevare passende kontakt med styrefladen uden at skabe unødvendig modstand.

Hvis justeringen er for løs, kan slæden have uønsket slør. Hvis det er for stramt, kan hjulet opleve for stort tryk, og slæden kan kræve mere kraft for at bevæge sig.

Ingen af ​​betingelserne er ønskelige.

Et simpelt mekanisk tjek

Med printeren sikkert slukket og den relevante akse fri til at bevæge sig, kan slæden normalt flyttes langsomt med hånden.

Vær opmærksom på om:

• Bevægelsen føles ensartet på tværs af skinnen.
• Et gentaget bump vises med jævne mellemrum.
• Vognen bliver mærkbart strammere på et tidspunkt.
• Et hjul ser ud til at tøve under rotation.
• Vognen vipper, når der påføres et blidt tryk.

Den nøjagtige inspektionsprocedure afhænger af printerens design, så producentens monteringsvejledning skal følges, når der foretages justeringer.

Hvilken rolle spiller V Groove?

Formen på et V-hjul er designet til at fungere med en kompatibel V-formet løbeflade.

Den vinklede kontakt hjælper med at begrænse slæden, mens den tillader hjulet at rulle langs ekstruderingen.

Den geometri betyder også, at tilstanden på begge overflader har betydning.

Hvis hjulprofilen ændres, ændres dens forhold til skinnen også. En flad sektion, afhugget kant, slidt rille eller ujævn overflade kan påvirke, hvordan vognen kører.

En lille ændring kan gentages

Det er her, flade pletter bliver interessante fra et bevægelsesperspektiv.

Antag, at et hjul har ét fladt område.

Hver gang hjulet roterer til den position, vender den samme uregelmæssighed tilbage til kontaktpunktet. Hvis vognen fortsætter med at bevæge sig, kan effekten forekomme gentagne gange.

Det gentagne mekaniske mønster kan nogle gange være mere mærkbart end en generel reduktion i glathed.

Kan affald bidrage til hjuldeformation?

Løbeoverfladen på en 3D-printer kan samle støv, filamentpartikler, værkstedsaffald og andre små forurenende stoffer.

En ren kontaktflade gør det muligt for hjul og skinne at interagere efter hensigten.

Når snavs bliver fanget mellem dem, kan kontakttilstanden ændre sig. En hård partikel kan skabe et lokaliseret trykpunkt, mens fint materiale kan blive indlejret i hjulets overflade.

Dette skaber ikke automatisk en flad plet, men forurening kan bidrage til ujævn kontakt og accelererede overfladeændringer.

Tjek skinnen, før du giver hjulet skylden

Et beskadiget hjul er nemt at udskifte, så det kan være fristende at fokusere på hjulet med det samme.

Men skinnen fortjener også opmærksomhed.

Se efter:

• Synligt affald inde i rillen.
• Mærker langs løbefladen.
• Usædvanlig forurening.
• Skader omkring kontaktområdet.
• Sektioner, hvor vognen opfører sig anderledes.

Et erstatningshjul installeret mod en forurenet eller beskadiget løbeflade kan udvikle lignende symptomer igen.

Påvirker hjulmaterialet dannelsen af ​​flad plet?

Materialeevalg har en rolle i, hvordan et hjul reagerer på langvarig kontakt.

Mange desktop-3D-printere bruger tekniske polymerhjul, fordi de giver en nyttig kombination af mekanisk styrke, lavfriktionsegenskaber og kompatibilitet med aluminiumsekstruderingssystemer.

Forskellige polymerer reagerer ikke identisk på tryk, temperatur, fugt eller langtidsbelastning.

Metalhjul opfører sig anderledes end polymerhjul, mens andre konstruerede materialer kan give deres egen kombination af stivhed og kontaktegenskaber.

Det vigtige er, at materiale ikke kan vurderes separat fra det komplette guidesystem.

For udskiftningskomponenter er det normalt mere praktisk at tilpasse hjulkonstruktionen til det originale mekaniske system end at vælge et materiale baseret på udseende alene.

Hvad med lejet inde i hjulet?

Det ydre hjul får det meste af opmærksomheden, men der er en anden komponent inde i det.

Lejet understøtter rotation omkring akslen. Hvis lejet ikke roterer jævnt, kan hjulet opleve uregelmæssige bevægelser, selv når dets ydre overflade ser normal ud.

Et lejeproblem og en flad plet kan give noget lignende fornemmelser under manuel bevægelse.

For eksempel kan et groft leje skabe gentagen modstand, når hjulet roterer. Et beskadiget hjul kan skabe en lignende gentagende fornemmelse, når den deforme sektion når skinnen.

Se på hjulet og lejet sammen

Når man undersøger usædvanlig bevægelse, giver det mening at overveje begge dele.

En nyttig inspektion kan omfatte:

1. Kontrol af den ydre hjuloverflade.
2. Leder efter en synlig flad sektion.
3. Roterer hjulet langsomt.
4. Kontrollerer for usædvanlig ruhed.
5. Inspicering af aksel og monteringsposition.
6. Ser på skinnekontaktfladen.

Dette giver et mere komplet billede end at inspicere hjulet alene.

Hvordan kan flade pletter påvirke udskrivning?

Effekten afhænger af, hvor alvorlig deformationen er, og hvor det berørte hjul er placeret.

En lille ændring kan næsten ikke mærkes under almindelig bevægelse. En større uregelmæssighed kan introducere periodiske ændringer i vognens bevægelse.

Mulige tegn inkluderer:

• Gentagende overflademønstre.
• Ujævn bevægelse langs en akse.
• Et mærkbart bump under manuel bevægelse.
• Vognens vibration.
• Ændringer i første lags konsistens.
• Yderligere støj under rejsen.

Disse symptomer beviser ikke, at et hjul har en flad plet. Remme, rammejustering, lejer, monteringsudstyr, ekstruderingstilstand og andre dele af bevægelsessystemet kan give lignende resultater.

Derfor er det nyttigt at kontrollere det mekaniske system som helhed.

Hvorfor stramme hjulet ikke altid er svaret

Når en vogn føles løs, kan det virke som en oplagt løsning at stramme justeringen.

Men mere pres betyder ikke automatisk bedre bevægelse.

Hvis hjulet allerede har en beskadiget eller ujævn overflade, kan øget kontakttryk gøre uregelmæssigheden mere mærkbar. Det kan også øge modstanden og lægge yderligere belastning på hjulet.

En bedre fremgangsmåde er at justere systemet i henhold til printerens design og kontrollere, om slæden bevæger sig konsekvent uden uønsket slør.

Der er forskel på fast og overbelastet

Hjulet skal forblive i kontakt med skinnen.

Det behøver ikke at blive komprimeret unødigt.

Denne skelnen er især vigtig med polymerhjul, fordi deres respons på langtidstryk adskiller sig fra stive metalkomponenter.

Kan en flad plet forsvinde af sig selv?

Nogle gange bemærker brugerne, at et hjul føles bedre, efter at printeren er blevet flyttet gentagne gange.

Dette kan ske, fordi hjulet ikke længere hviler i nøjagtig samme position, eller fordi en mindre deformation bliver mindre mærkbar under kontinuerlig rotation.

Det betyder dog ikke, at hver flad plet vil rette sig selv.

Hvis hjulet har permanent deformation, materielle skader eller en tydeligt ændret profil, kan fortsat brug blot holde uregelmæssigheden i systemet.

Et synligt beskadiget hjul bør derfor vurderes i stedet for at antage, at yderligere tryk vil genoprette sin oprindelige form.

Hvornår skal et V-hjul udskiftes?

Udskiftning bliver værd at overveje, når hjulet har et synligt beskadiget område, eller når dets tilstand tydeligt påvirker vognens bevægelse.

Et par tegn fortjener opmærksomhed:

Synlig overfladedeformation

En flad sektion, afhugget kant eller væsentligt ændret rilleprofil indikerer, at kontaktfladen ikke længere er i den tilsigtede tilstand.

Gentagende bevægelseshak

Hvis vognen gentagne gange fanger eller støder med et bestemt interval, skal du inspicere hjulets rotation og løbeoverfladen.

Vedvarende vogninstabilitet

Hvis vognen ikke kan justeres for at opretholde en stabil bevægelse uden overdreven modstand, kan hjulsamlingen have behov for en nærmere inspektion.

Usædvanlig lejeadfærd

Et groft eller støjende leje kan påvirke hjulets bevægelse, selv når den ydre overflade virker acceptabel.

Udskiftning bør være baseret på den faktiske tilstand af komponenten og kravene til printerenheden.

Hvordan kan producenter reducere risikoen under produktdesign?

For producenter, der producerer 3D-printersamlinger, begynder forebyggelse af flade plet, før printeren når brugeren.

Hjulvalg, vogngeometri, lejearrangement, justeringsmetode, skinnekompatibilitet og opbevaringsforhold spiller alle en rolle.

En veldesignet samling skal give tilstrækkelig kontakt til at styre vognen, samtidig med at man undgår unødvendig kompression af hjulet.

Opbevaring er en del af det mekaniske design

Opbevaringsvejledning kan også have betydning.

Hvis en printer forventes at forblive ubrugt i længere perioder, kan vognposition og hjulbelastningstilstand betragtes som en del af produktets håndteringsvejledning.

Dette er en lille detalje, men det kan hjælpe med at reducere problemer forbundet med langvarig stationær kontakt.

Hvad skal købere se på, når de køber erstatnings-V-hjul?

For distributører, reparationsfirmaer og printerproducenter bør udskiftningsvalget gå ud over at matche hjulets generelle udseende.

Overvej:

En tegning eller eksisterende prøve kan gøre denne proces meget lettere, især når hjulet er en del af en tilpasset printerstruktur.

Et lille hjul kan fortælle dig meget om bevægelsessystemet

En flad plet kan ligne et simpelt hjulproblem, men det kan afsløre noget om det større mekaniske system.

Hjulet kan have været udsat for for stort kontakttryk. Vognen kan have stået stille i længere tid. Skinnen skal muligvis renses. Lejet kan være medvirkende til uregelmæssig rotation. Enheden kan også have brug for en justering.

Derfor kan udskiftning af hjulet uden at forstå de omgivende forhold nogle gange føre til det samme problem senere.

For 3D-printerproducenter og -brugere er den nyttige tilgang at se på hjulet, lejet, skinnen, vognen og justeringen sammen. Når først kontaktforholdet er forstået, bliver det lettere at afgøre, om problemet kommer fra selve hjulet eller fra den måde, bevægelsessystemet er samlet.

3D Printer V-hjul kan udvikle flade pletter, når en del af hjulet forbliver under koncentreret tryk i en længere periode, især når kontaktkraft, opbevaringsposition, justering eller køreforhold ikke er egnede til samlingen. Materialeadfærd, lejetilstand, forurening og skinnegeometri kan også påvirke, hvordan problemet udvikler sig.

Det vigtige er, at en flad plet ikke blot er en kosmetisk forandring. Fordi hjulet er en del af et bevægeligt styresystem, kan en ændring i dets rundhed påvirke, hvordan vognen bevæger sig langs skinnen.

For brugere kan en langsom manuel bevægelseskontrol give en tidlig indikation af uregelmæssig rulning. For producenter kan omhyggelig opmærksomhed på hjulmateriale, lejekonstruktion, kontakttryk, skinnekompatibilitet og vogndesign hjælpe med at skabe et mere ensartet bevægelsessystem.

Et V-hjul kan være en lille del af en 3D-printer, men dets job er tæt knyttet til hele vognens bevægelse. Når hjulet forbliver korrekt tilpasset til skinnen, og den omgivende samling er korrekt justeret, har bevægelsessystemet et mere forudsigeligt mekanisk fundament.
