En styrerulle bliver ofte skiftet ud til rutinemæssig vedligeholdelse, og nogle gange sporer bæltet eller wiren pludselig anderledes bagefter. Det skift spores normalt tilbage til rilledesign. Det er en af de detaljer, der sjældent får et nyt blik, før noget begynder at vakle, glide eller slides ujævnt. Når først rillens faktiske funktion bliver klar, holder mange af disse linjeproblemer op med at føles som et mysterium.
Hvorfor rillen betyder mere end den ser ud
En styrerulles opgave lyder simpelt: Hold et bælte, et kabel, en kæde eller en strimmel i en lige, kontrolleret bane. Rillen, hvilket betyder kanalen skåret eller støbt ind i rullens overflade, er det, der rent faktisk udfører styrearbejdet. Ændring af rilleprofilen ændrer, hvor meget kontaktareal rullen har med det bevægelige materiale, hvor tæt den holder materialet på plads, og hvor meget friktion der opbygges under drift.
Rillen fungerer mindre som en dekorativ detalje og mere som en styremekanisme. En rille, der er for lav, kan lade et bælte glide sidelæns under belastning. En, der er for stram, kan gribe så fast, at den fremskynder slid på både rullen og selve bæltet. Et sted mellem disse ekstremer er normalt det sted, hvor et system kører jævnest, og det balancepunkt afhænger i høj grad af applikationen.
Lær de fælles groove-profiler at kende
Ikke alle riller er skåret på samme måde, og hver form medfører et andet sæt afvejninger.

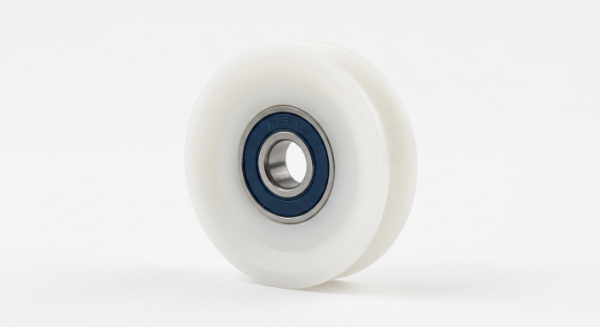

V-formede riller
V-riller er almindelige på ruller, der bruges med runde bælter eller ståltov. De vinklede sider centrerer bæltet naturligt, når det sætter sig i kanalen, hvilket hjælper med at reducere sidebevægelser. Denne selvcentrerende effekt er en af grundene til, at V-riller dukker op så ofte i pakkelinjer og let materialehåndteringsudstyr.
U-formede og runde riller
Afrundede eller U-formede kanaler har tendens til at fordele kontakttrykket mere jævnt over bæltet eller kabeloverfladen sammenlignet med et skarpt V-snit. Dette kan være skånsomt mod blødere bæltematerialer, da der er mindre koncentreret tryk ved et enkelt kontaktpunkt. Ståltov og kabelføringsruller bruger ofte denne profil, fordi den fastholder kablet uden at klemme det.
Flade eller rilleløse overflader
Nogle ruller springer rillen helt over og stoler på en flad overflade. Dette fungerer fint til brede bælter eller flade strimler, hvor lateral føring kommer fra andre komponenter i systemet, såsom sideflanger eller separate sporruller. Uden en rille afhænger rullen dog helt af ekstern justering for at forhindre afdrift.
Multi-Groove og Stepped Designs
Udstyr, der håndterer flere tråde på én gang, såsom flertrådsfremføringssystemer, kan bruge ruller med gentagne riller på tværs af bredden. Afstand og konsistens mellem hver kanal bliver vigtig her, da ujævn afstand kan forårsage, at en streng løber under anden spænding end dens naboer.
Dybde, bredde og balancen mellem greb og frihed
Rilledybde og -bredde arbejder sammen, og at få den rigtige balance handler i virkeligheden om at tilpasse rillen til materialet, der passerer igennem den.
- Lave riller tillader lettere frigørelse af bæltet eller kablet, men giver mindre modstand mod sidelæns bevægelse.
- Dybere riller holde materialet mere sikkert, hvilket hjælper i højhastigheds- eller vibrationsudsatte miljøer, men kan øge friktion og varmeopbygning over tid.
- Smalle riller passer til kabler med mindre diameter eller tyndere bælter, hvilket reducerer unødvendigt spil.
- Bredere riller kan rumme tykkere materialer, men kan tillade mere slingre, hvis pasformen er for løs.
En rille, der ikke passer til bånd- eller kabeldiameteren, selv med en lille margin, viser sig ofte som ujævne slidmønstre, længe før det forårsager et synligt driftsproblem. Det er en del af grunden til, at rilledimensionering skal bekræftes med en leverandør, før en ordre går ind, snarere end efter installationsproblemer.
Materialeparring: Sådan fungerer Groove Shape med rullemasse
Rillegeometri fungerer ikke isoleret. Selve rullematerialet, uanset om det er en nylonforbindelse, polyurethan, gummibelagt eller en metalkerne med et ydre plastlag, interagerer med rilleformen for at bestemme, hvordan hele samlingen fungerer under gentagne bevægelser.
Et blødere materiale parret med en dyb rille kan nogle gange deformeres lidt under vedvarende tryk, hvilket subtilt ændrer rillens originale profil over måneders brug. Et hårdere materiale holder sin form længere, men kan overføre flere vibrationer eller støj, især i riller med skarpe indvendige vinkler. Producenter justerer ofte rillekanterne til at være let afrundede i stedet for skarpe hjørner specifikt for at reducere spændingskoncentrationen i materialet på det tidspunkt.
Belastningsfordeling og de skjulte stresspunkter
Hver rille skaber en kontaktzone, og den zone er der, hvor belastningen overføres mellem rullen og hvad den end leder. En dårligt afstemt rille kan skabe det, der nogle gange kaldes et klemmepunkt, et smalt område, hvor trykket koncentreres i stedet for at sprede sig.
Over tid bidrager pinch points til et par tilbagevendende problemer:
| Rille Tilstand | Fælles effekt på ydeevne |
|---|---|
| Rillen er for smal til bæltebredden | Lokaliseret trykopbygning, hurtigere overfladeslid |
| Rillen er for lav til kabeldiameter | Reduceret sporingsstabilitet, øget drift |
| Skarpe indvendige rillevinkler | Højere stresskoncentration, potentiel revnedannelse over tid |
| Rilledybden er inkonsistent på tværs af rullebredden | Ujævn spændingsfordeling, mulig skævhed |
| Rilleprofilen passer ikke til båndtværsnit | Overdreven friktion, forhøjet varme under drift |
Ingen af disse problemer har en tendens til at dukke op fra den ene dag til den anden. De bygger gradvist, hvorfor periodisk inspektion af rillens tilstand, ikke kun rullelejet eller akslen, forbliver en nyttig vane på vedligeholdelsestjeklister.
Matchende rilledesign til applikationen
Forskellige industrier hælder til forskellige rilleprofiler, simpelthen fordi deres materialer og driftsbetingelser varierer så meget. Her er en generel fornemmelse af, hvordan det udspiller sig:
| Ansøgningstype | Typisk Groove Preference | Ræsonnement |
|---|---|---|
| Håndtering af ledninger og kabler | U-formet eller rund rille | Vugger runde tværsnit uden at klemme |
| Emballage og transportbånd | V-rille eller flad med sidestyr | Selvcentrerende eller ekstern tilpasningsstøtte |
| Skydedørs- og portsystemer | Lavt V-spor | Glat sidevandring med lav friktion |
| Flerstrenget trådfremføring | Multi-rille, jævnt fordelt | Holder individuelle tråde adskilt og justeret |
| Tekstil- og fiberforarbejdning | Afrundet rille, blødere materialeparring | Reducerer overfladeslid på sarte tråde |
Daglig slid og hvordan rilleformen fremskynder det eller sænker det
Rilleslid er uundgåeligt i løbet af en rulles levetid, men dens hastighed og mønster afslører ofte, om det originale rillevalg passer til applikationen.
Et par tegn, der er værd at holde øje med under rutinetjek:
- Ujævn rilledybde på tværs af rullens bredde, hvilket ofte peger på fejljustering et sted opstrøms
- Skinnende eller polerede pletter inde i rillen, hvilket tyder på overdreven friktion ved specifikke kontaktpunkter
- Bælte eller kabel kører højere på den ene side af rillen end på den anden
- Øget støj eller vibrationer under drift sammenlignet med når tromlen var nyinstalleret
- Små revner dannes nær skarpe indre rillehjørner, især i hårdere rullematerialer
At fange disse tidligt betyder normalt et simpelt rulleskift frem for en større downstream reparation, der involverer bælter, kabler eller tilsluttet maskineri.
Diskussion af rillemuligheder med en rulleleverandør
Fordi rillekravene varierer så meget afhængigt af applikationen, har samtalen med en leverandør en tendens til at gå glattere med specifikke detaljer frem for generelle anmodninger. Nyttige detaljer omfatter typisk bælte- eller kabeldiameteren, forventet driftshastighed, miljøforhold såsom temperaturområde eller udsættelse for fugt, og om valsen vil køre kontinuerligt eller i intermitterende cyklusser.
En leverandør, der er bekendt med en bred vifte af rilleprofiler, kan normalt gå gennem kompromiserne for en given opsætning i stedet for at standardisere en enkelt standardform. Dette viser sig især at være nyttigt i specialfremstillede udstyrskonstruktioner, hvor rilledimensioner fra hylden ikke altid matcher det nøjagtige bælte eller kabel, der bruges.
Rilledesign er måske ikke den mest prangende del af en industriel styrerulle, men det påvirker stille og roligt sporingsstabilitet, slidhastighed, friktionsniveauer og den overordnede systempålidelighed. Uanset om det drejer sig om V-riller, der styrer et emballagebælte eller afrundede kanaler, der vugger et ståltov, gør formen og dimensioneringen af denne rille mere arbejde, end de fleste er klar over, indtil noget går lidt af sporet. At være opmærksom på rillens tilstand under rutinemæssig vedligeholdelse og at have en ærlig samtale om rillemuligheder, når man vælger nye ruller, har en tendens til at spare mere hovedpine ned ad linjen end forventet fra noget så lille.
