Hvilken markiserulledimensioner betyder noget for en korrekt systempasning

Når du udskifter eller udvikler en markiserulle, skal du vide, hvilke dimensioner af markiserulle betyder for en korrekt systempasning? er en vigtig del af processen. En rulle kan ligne en lille og enkel komponent, men dens dimensioner påvirker, hvordan den sidder inde i samlingen, kontakter guiden, forbinder til akslen og bevæger sig under drift. Alene valg efter udseende kan derfor skabe problemer under installationen.

For optrækkelige markiser, terrasseskyggesystemer, RV-markiser, foldestrukturer og lignende mekanismer bør rullen betragtes som en del af den komplette samling. Diameter, bredde, boring, akselposition, profil og tilgængelig installationsplads fortæller alle en anden del af historien.

Målet er ikke at indsamle alle mulige målinger. Det er for at identificere de dimensioner, der faktisk påvirker pasform og bevægelse.

Hvorfor rulledimensioner skal overvejes sammen

En rulle fungerer ikke af sig selv. Det fungerer normalt med en aksel, beslag, leje eller bøsning, guide, skinne, ramme eller en anden bevægelig komponent.

Ændring af en dimension kan påvirke en anden del af samlingen.

For eksempel kan en anden hjuldiameter ændre positionen af ​​den bevægelige struktur i forhold til styret. Et bredere hjul kan forstyrre et nærliggende beslag. En anden boring kan forhindre den eksisterende aksel i at passe korrekt. Selv når den ydre form ser ens ud, kan den samlede installation være anderledes.

Derfor bør en erstatning ikke vælges fra én måling alene.

En nyttig måde at tænke processen på er:

Rullestørrelse → monteringsposition → kontakt med guide → bevægelse af samling

Hvis en del af denne kæde ikke matcher, fungerer rullen muligvis ikke efter hensigten.

Hvilken markiserulledimensioner skal du tjekke?

Flere dimensioner er værd at notere, når du identificerer en eksisterende rulle eller forbereder et nyt design.

Ikke alle projekter kræver alle disse målinger. De relevante punkter afhænger af, hvordan rullen bruges.

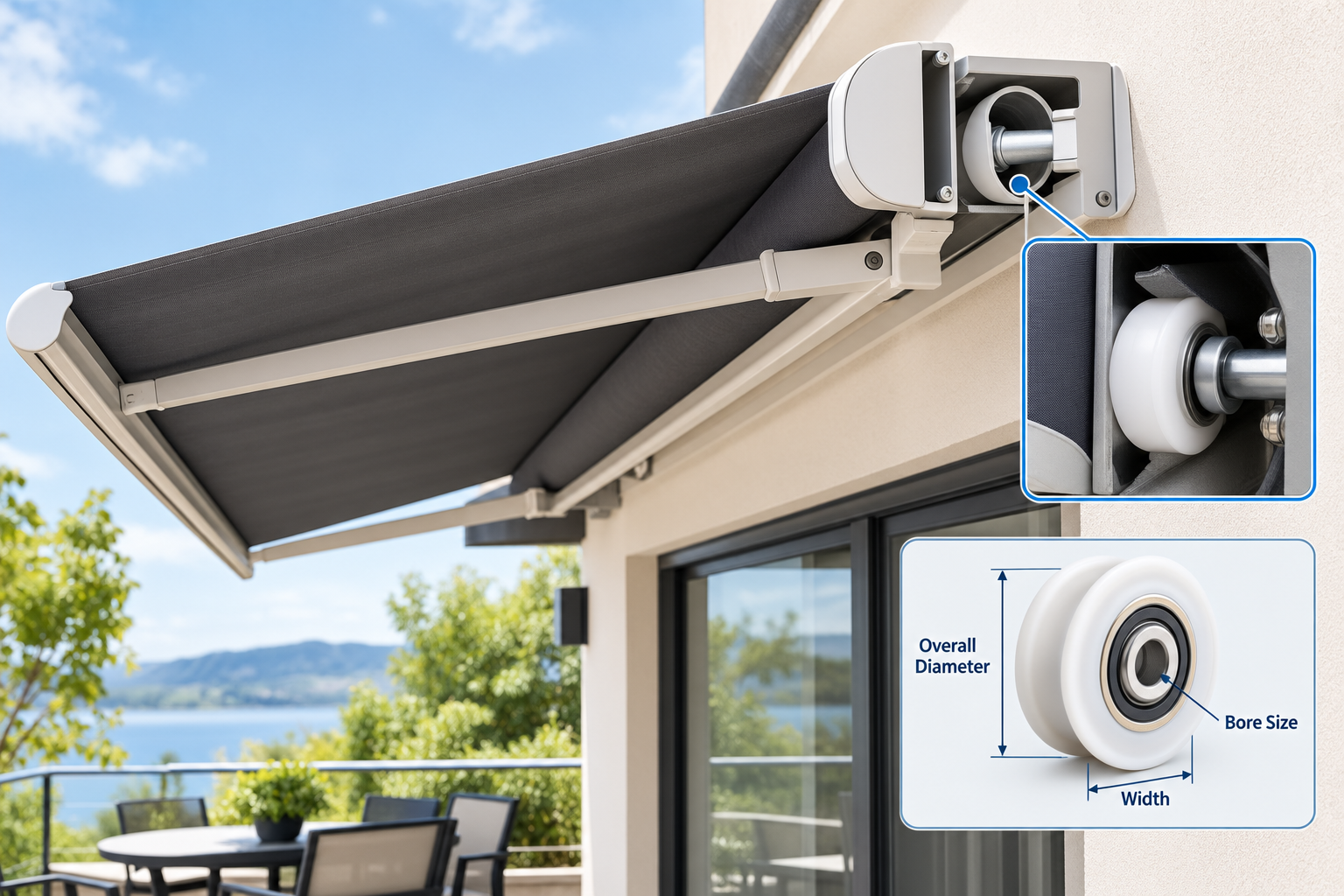

Udvendig diameter påvirker løbeposition

Den udvendige diameter er ofte en af de første dimensioner, folk måler, men dens betydning går ud over blot at beskrive hjulets størrelse.

Den kan bestemme, hvor rullen sidder i forhold til sporet eller guiden. Hvis udskiftningen har en mærkbart anderledes diameter, kan den bevægelige sektion sidde højere eller lavere end beregnet.

Denne ændring kan påvirke afstand mellem nærliggende dele. Det kan også ændre positionen af ​​en ramme, en vogn eller en støttekomponent.

Af denne grund bør diameter betragtes sammen med den omgivende struktur i stedet for at behandles som et isoleret tal.

Bredde bestemmer mere end kontaktareal

Hjulbredde er en anden nyttig dimension.

En rulle har brug for plads nok til at sidde korrekt på sin løbeflade, men den har også brug for tilstrækkelig sideafstand. Hvis hjulet er for bredt til den tilgængelige plads, kan det gnide mod beslaget eller styrevæggen. Hvis det er smallere end det originale design, kan dets kontaktposition ændre sig.

Den korrekte bredde afhænger derfor af den fysiske plads omkring hjulet.

Når du måler en eksisterende del, skal du kontrollere både selve hjulet og mellemrummet mellem hjulet og tilstødende komponenter.

Hvordan påvirker boringen kompatibiliteten?

Boringen er åbningen gennem midten af ​​valsen. Det er direkte relateret til aksel-, aksel-, stift- eller lejearrangementet, der bruges af forsamlingen.

Et udskiftningshjul kan have en matchende udvendig diameter og stadig ikke passe, fordi centerforbindelsen er anderledes.

Boringen bør derfor kontrolleres sammen med:

• Aksel- eller akseltype
• Leje arrangement
• Hub konstruktion
• Fastholdelsesmetode
• Tilgængelig sideafstand
• Hjulets placering inde i beslaget

I nogle designs roterer hjulet omkring en aksel. I andre er et leje integreret i hjulet. De samme udvendige dimensioner kan derfor beskrive komponenter med forskellige indvendige strukturer.

Dette er en af ​​grundene til, at et fotografi af den installerede rulle kan være nyttigt, når du anmoder om en udskiftning.

Betyder hjulprofil lige så meget som størrelse?

I mange applikationer, ja.

En rulle er ikke bare en rund genstand. Dens løbeoverflade kan være flad, rillet, buet, flange eller formet til en bestemt guide.

Profiln bestemmer, hvor hjulet får kontakt.

Overvej et simpelt eksempel. En rulle designet til at køre på en flad overflade har et andet kontaktforhold end det, der er beregnet til at sidde inde i en rille. To hjul kan have lignende udvendige diametre, men tilhører stadig forskellige mekaniske arrangementer.

Match løbefladen, ikke kun hjulet

Når du kontrollerer en eksisterende markiserulle, skal du inspicere området, hvor hjulet rent faktisk fungerer.

Se efter:

• Flade kontaktflader
• Riller eller kanaler
• Hævede styrekanter
• Sideflanger
• Buede løbesektioner
• Lukkede guiderum
• Tegn på ujævn kontakt

Banens tilstand kan også give nyttige oplysninger. Slidmærker kan vise, hvor rullen normalt kommer i kontakt med den omgivende struktur.

Dette kan være særligt nyttigt, når den originale del er slidt, og dens profil ikke længere er let at identificere.

Hvad med det samlede installationsrum?

En rulle kan have de rigtige grundmål og stadig være uegnet, hvis der ikke er plads nok omkring den.

Dette er en let detalje at overse under udskiftningsarbejde.

Mål rummet omkring komponenten, ikke kun selve komponenten. Kontroller afstanden mellem hjulet og beslaget, nærliggende rammeelementer, styreflader, fastgørelsesanordninger og andre bevægelige dele.

En nyttig inspektion skal besvare flere praktiske spørgsmål:

1. Kan rullen gå ind i monteringspositionen?
2. Kan den rotere uden at røre ved dele i nærheden?
3. Forbliver hjulet på linje med guiden?
4. Er der plads nok til akslen eller lejet?
5. Kan holdehardwaren installeres?
6. Bevæger samlingen sig stadig gennem sin fulde driftsvej?

Disse spørgsmål gør en simpel dimensionskontrol til en korrekt pasformvurdering.

Hvorfor akselposition kan ændre hele samlingen

Midten af en valse er ikke altid placeret på samme måde i forhold til dens monteringsstruktur.

En lille ændring i akselplacering kan påvirke højden, vinklen eller positionen af ​​den omgivende komponent. Dette har betydning, når rullen er en del af en vogn, arm, beslag eller styret bevægelsessystem.

For eksempel, hvis hjulets centrum sidder anderledes end det originale design, kan rullen komme i kontakt med styret på et andet sted. Det kan ændre, hvordan belastningen overføres gennem samlingen.

Når du udskifter en ikke-standard valse, skal du derfor måle forholdet mellem hjulets centrum og monteringsstrukturen i stedet for kun at registrere hjuldiameteren.

En simpel måleordre kan spare tid

Der er ingen grund til at måle alt tilfældigt.

En praktisk sekvens er lettere at følge:

Trin 1: Fotografer den komplette samling

Tag et bredere billede, før du fjerner rullen. Dette viser, hvordan komponenten er placeret.

Trin 2: Fjern og inspicer rullen

Når det er fjernet, skal du undersøge hjulet, navet, boringen, profilen og monteringsområdet.

Trin 3: Optag de vigtigste dimensioner

Start med udvendig diameter, bredde, boring og samlet højde.

Trin 4: Tjek profilen

Se omhyggeligt på løbefladen og enhver rille, flange eller buet sektion.

Trin 5: Mål monteringsforholdet

Registrer, hvordan hjulet sidder i forhold til akslen, beslaget, guiden og nærliggende dele.

Trin 6: Sammenlign rullen med guiden

Guiden kan afsløre information, som hjulet selv ikke kan. Fotografer begge sammen, når det er muligt.

Denne proces skaber en klarere reference for en leverandør, vedligeholdelsesteam eller produktdesigner.

Hvad sker der, når én dimension er lidt anderledes?

Ikke enhver dimensionsforskel betyder automatisk, at en rulle ikke kan fungere. Effekten afhænger af, hvor forskellen opstår, og hvordan systemet er designet.

En ændring af en ukritisk ydre overflade kan have ringe praktisk effekt. En ændring i boringen, løbeprofilen eller monteringspositionen kan være meget mere væsentlig.

Derfor bør dimensionstolerance overvejes i forhold til funktion.

Til erstatningskilder er det nyttigt at adskille målinger i tre grupper:

Denne tilgang gør inspektionen lettere at forstå og hjælper med at undgå unødvendige målinger.

Hvornår bør en brugerdefineret rulle overvejes?

Standardkomponenter kan fungere godt, når det originale design allerede følger en etableret rullekonfiguration.

En tilpasset rulle kan overvejes, når den eksisterende komponent har en usædvanlig profil, ikke-standard boring, speciel monteringsstruktur, begrænset installationsplads eller et design, der er svært at matche med en tilgængelig erstatning.

Tilpasning kan også give mening under OEM-udvikling, når rullen skal designes omkring en bestemt ramme eller guide.

For disse projekter bør dimensioner betragtes som en del af den komplette mekaniske tegning snarere end som en selvstændig produktspecifikation.

En leverandør kan have brug for information om guide, aksel, monteringsbeslag, driftsmiljø og påtænkte bevægelser, før han bekræfter et passende design.

Til skræddersyet remskive- og rulleproduktion kan producenter som HUNE gennemgå strukturen og udvikle en komponent omkring de nødvendige monterings- og bevægelsesforhold. HUNEs produktsortiment omfatter forskellige remskiveprofiler og kundetilpassede remskiveløsninger, som kan være relevante, når en standardkomponent ikke matcher det eksisterende mekaniske arrangement.

Hvordan kan købere forberede bedre rulleoplysninger?

En klar anmodning kan gøre teknisk kommunikation meget nemmere.

I stedet for kun at sende én måling, skal du forberede en lille informationspakke indeholdende:

• Billeder af den originale rulle
• Billeder af den komplette installation
• Vigtigste dimensionelle mål
• Hjulprofildetaljer
• Oplysninger om aksel eller aksel
• Guide eller spor fotografier
• Monteringsmetode
• Ansøgningstype
• Krav om udskiftning eller nyudvikling
• Forventet indkøbsmængde

En tegning er nyttig, når den er tilgængelig, men det er ikke altid nødvendigt i begyndelsen. En fysisk prøve og klare fotografier kan også hjælpe en producent med at forstå komponenten.

En praktisk tjekliste før bestilling

Før du bekræfter en udskiftning af markiserulle, skal du gennemgå følgende punkter:

Hjul

• Udvendig diameter
• Bredde
• Profile
• Bore
• Hub struktur

Montering

• Aksel eller aksel
• Beslag position
• Fastholdelsesmetode
• Ledig installationsplads

Løbeforhold

• Guideform
• Kontakt stilling
• Klarering
• Bevægelsesretning
• Mulige buede sektioner

Ansøgning

• Type fortelt
• Udendørs eksponering
• Hyppighed af bevægelse
• Udskiftning eller nyt design

Denne tjekliste kræver ikke komplicerede tekniske beregninger. Dens formål er at sikre, at det fysiske forhold mellem rullen og resten af ​​systemet er forstået, før en ordre afgives.

Nøgle takeaways

• Udvendig diameter affects the roller's running position within the assembly.
• Hjul width needs to be considered together with contact area and side clearance.
• Boringsdimensioner skal matche aksel-, aksel-, stift- eller lejearrangementet.
• Løbeprofilen skal svare til styre- eller kontaktfladen.
• Akselposition kan påvirke højden, vinklen og bevægelsen af ​​omgivende komponenter.
• Ledig installationsplads should be checked before confirming a replacement.
• Billeder af rullen, monteringsstrukturen og guiden kan give nyttige oplysninger sammen med målinger.
• Brugerdefinerede ruller kan overvejes, når usædvanlige profiler, monteringsstrukturer eller pladsbegrænsninger gør standardkomponenter svære at matche.

Den rigtige dimension er den, der understøtter hele systemet

Dimensionering af markiseruller er ikke blot et spørgsmål om at finde et hjul med samme udvendige diameter. Korrekt pasform afhænger af, hvordan flere dimensioner arbejder sammen.

Diameter påvirker løbeposition. Bredde påvirker kontakt og frigang. Boringen bestemmer akselforbindelsen. Profilen styrer interaktion med guiden. Montagemål afgør, om rullen kan sidde korrekt inde i samlingen.

Det omkringliggende rum har også betydning.

Af den grund er den mest nyttige tilgang først at inspicere hele mekanismen og derefter identificere de dimensioner, der styrer installation og bevægelse. Nogle få velvalgte målinger, understøttet af fotografier og applikationsoplysninger, kan give et meget klarere grundlag for erstatningsindkøb eller tilpasset udvikling.

Når rullen behandles som en del af markisesystemet i stedet for som et isoleret hjul, bliver dimensionskontrol meget lettere at forstå. Det er også her, omhyggeligt komponentvalg kan hjælpe med at reducere undgåelige monteringsproblemer under montering og vedligeholdelse.
