Sådan måler du en markiserulle, før du bestiller en erstatning

Udskiftning af en markiserulle kan være ligetil, når den originale komponent er korrekt dokumenteret, før den fjernes. Hjulet ser måske simpelt ud, men dets størrelse er kun en del af den information, der er nødvendig for en passende udskiftning. Løbeprofilen, centeråbningen, monteringsmetoden og forholdet til guiden kan alle påvirke, hvordan komponenten passer og fungerer.

Før du afgiver en ordre, skal du bruge lidt tid på at inspicere den eksisterende rulle og registrere de vigtige detaljer. Et grundlæggende måleværktøj, et par klare fotografier og en simpel skitse kan give nyttige oplysninger, især når den originale del ikke har noget modelnummer eller identifikationsmærke.

Nøglen er at se på rullen som en del af den komplette markisesamling i stedet for at behandle hjulet som en isoleret komponent.

Nøgle takeaways

• Mål hjulstørrelsen, -bredden, midteråbningen og løbeprofilen, før du bestiller en erstatning
• Undersøg monteringsstrukturen og tilgængelig installationsplads i stedet for at måle hjulet alene
• Kontroller styret eller sporet, fordi slid eller forskydning kan påvirke, hvordan udskiftningsvalsen fungerer
• Brug klare fotografier og en simpel skitse til at dokumentere usædvanlige former eller monteringsarrangementer
• Hold den originale rulle tilgængelig, når det er muligt, især når du køber en ikke-standard eller tilpasset komponent

Hvorfor nøjagtige målinger er vigtige

Et udskiftningshjul kan se næsten identisk ud med originalen og stadig adskille sig på måder, der påvirker installationen. Små ændringer i monteringsarrangementet, hjulprofilen eller midteråbningen kan forhindre delen i at passe til den eksisterende struktur efter hensigten.

Derfor er visuel sammenligning alene ofte ikke nok.

En nyttig inspektion bør dække tre områder:

• Hjulet og dets løbeflade
• Monteringsarrangementet
• Styringen eller overfladen, hvor hjulet bevæger sig

Tilsammen giver disse detaljer en klarere beskrivelse af den eksisterende komponent og gør kommunikationen med en leverandør lettere.

For ældre markisesystemer kan denne information være særlig nyttig, når der ikke er noget varenummer, eller den originale komponent ikke længere er tilgængelig.

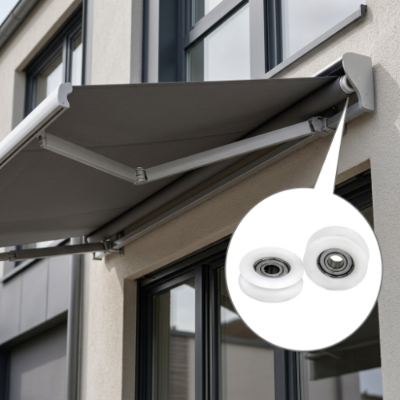

Start med den komplette samling

Før du fjerner rullen, skal du kontrollere, hvordan den sidder inde i markisemekanismen.

Tag flere billeder, mens komponenten stadig er installeret. Medtag det omgivende beslag, skaft, guide, hus eller andre dele, der hjælper med at vise dens position.

Et nyttigt sæt fotografier kan omfatte:

• Fuldstændig montering før afmontering
• Et tæt billede af rullen
• Sideprofilen
• Forsiden og bagsiden
• Monteringspunktet
• Vejledningn eller sporet
• Nærliggende komponenter, der påvirker den tilgængelige plads

Disse billeder giver kontekst, som målinger alene ikke altid kan fange.

Registrer installationsretningen

Nogle hjul er symmetriske, men andre har en særlig orientering. En flange, rille, lejearrangement eller monteringsfunktion må kun ses på den ene side.

Før adskillelse skal du hurtigt notere, hvilken retning komponenten vender.

Et fotografi er normalt nok. Hvis flere lignende ruller fjernes, kan en simpel etiket eller skitse også hjælpe med at holde det hele organiseret.

Mål hovedhjulets dimensioner

Efter fjernelse placeres komponenten på en ren, flad overflade. Måling af delen, mens den er forbundet til anden hardware, kan gøre det vanskeligt at identificere de korrekte referencepunkter.

Hovedhjulets dimensioner giver generelt udgangspunktet.

Formålet er ikke at indsamle alle mulige målinger. Koncentrer dig om dimensioner, der beskriver, hvordan komponenten passer og fungerer.

Se nøje på hjulprofilen

Den udvendige størrelse giver kun en del af billedet. Formen på løbefladen kan være lige så vigtig.

Se på hjulet fra siden og kontroller, om kontaktfladen er flad, afrundet, rillet, flanget eller formet på anden måde.

En hævet kant eller forsænket sektion kan have et specifikt forhold til guiden. Disse detaljer kan være svære at kommunikere ved brug af mål alene, så et tydeligt sidebillede er nyttigt.

Adskil design fra slid

En ældre rulle kan have været udsat for gentagne bevægelser i en længere periode. Dens overflade kan blive poleret, ridset, flad eller på anden måde slidt.

Antag ikke automatisk, at hvert synligt mærke repræsenterer det originale design.

Hvis et andet matchende hjul er tilgængeligt og virker mindre slidt, skal du sammenligne de to. Forskelle mellem komponenterne kan være med til at vise, hvilke funktioner der er en del af den originale profil, og hvilke der er resultatet af brugen.

Dette er især nyttigt, når løbefladen har ændret sig mærkbart.

Kontroller centeråbningen omhyggeligt

Hjulets centrum fortjener særlig opmærksomhed, fordi det forbinder den roterende komponent med resten af mekanismen.

Afhængigt af konstruktionen kan midten indeholde et leje, bøsning, metalindsats, akselforbindelse eller et andet støtteelement.

Identificer først, hvad der faktisk er til stede, før du registrerer dimensionen.

Tjek om:

• Centret er en simpel åbning
• Et leje er installeret indeni
• En bøsning er til stede
• Akslen passerer gennem komponenten
• Akslen roterer med hjulet
• Hjulet roterer omkring en fast aksel

Disse forskelle kan påvirke den måde, en erstatningskomponent skal konstrueres på.

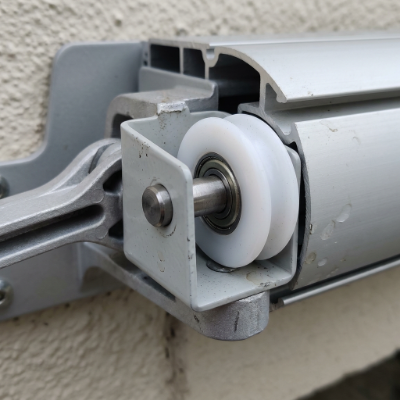

Overse ikke monteringsstrukturen

En af de almindelige fejl under udskiftningsindkøb er at koncentrere sig om hjulet, mens man overser den måde, det er installeret på.

Et hjul kan have lignende udvendige dimensioner som en anden komponent, men bruge en helt anden monteringsmetode.

Se på forbindelsen mellem rullen og markisestrukturen.

Det kan understøttes af:

• En fast stift
• En aksel
• Et skaft
• Et beslag
• Et leje
• En bøsning
• Et integreret hus

Tag et billede af monteringsområdet før demontering og et andet efter at rullen er blevet fjernet.

Dette gør det lettere at forstå forholdet mellem hjulet og den omgivende struktur.

Tjek den ledige plads

Pladsen omkring rullen er også værd at registrere.

Se efter beslag, dæksler, aksler, skinner eller andre komponenter i nærheden, der kan forstyrre installationen.

En udskiftning behøver ikke kun at svare til selve hjulet. Det skal også fungere inden for den tilgængelige plads i den eksisterende samling.

Undersøg guiden eller sporet

Overfladen, hvor hjulet bevæger sig, kan give nyttige oplysninger om komponenten.

Se efter mærker, der viser det normale kontaktområde. Disse kan nogle gange afsløre, om hjulet har kørt centralt eller har haft tungere kontakt med den ene side.

Tjek også den omkringliggende guide for:

• Snavs eller snavs
• Ridser
• Deformation
• Løse fastgørelsesanordninger
• Ujævnt slid
• Ændringer i den oprindelige form

Hvis guiden er blevet beskadiget eller forkert justeret, løser udskiftning af rullen muligvis ikke det underliggende mekaniske problem.

Det er grunden til, at vejledningen bør inspiceres under den samme proces i stedet for at blive behandlet som et særskilt problem.

Et klart billede kan forklare, hvad tal ikke kan

Mål er vigtige, men nogle former er svære at beskrive nøjagtigt med tal.

Overvej en rulle med en buet kant, et forskudt center og en lille monteringsfunktion på den ene side. En liste over dimensioner kan beskrive delen, men et sidebillede kan vise forholdet mellem disse funktioner meget tydeligere.

For en erstatningsforespørgsel, brug fotografier med god belysning og en enkel baggrund.

Prøv at inkludere:

• Ét samlet overblik
• Et sidebillede
• Et nærbillede af midten
• Et billede af monteringsområdet
• Et fotografi, der viser komponenten i sin oprindelige position

En lineal eller et måleværktøj kan også placeres ved siden af delen i ét fotografi til visuel reference.

Når en simpel skitse bliver nyttig

Nogle ruller er ligetil at beskrive. Andre har usædvanlige former eller monteringsarrangementer, der er nemmere at forstå gennem en tegning.

En grundlæggende skitse behøver ikke at følge formelle tekniske tegningsstandarder.

Tegn komponenten forfra og fra siden, og marker derefter de vigtige mål. Vis placeringen af ​​akslen eller akslen og angiv overfladen, der er i kontakt med guiden.

Dette kan hjælpe med at besvare flere praktiske spørgsmål:

• Hvor er det roterende center?
• Hvilken side vender mod beslaget?
• Hvilken overflade kontakter guiden?
• Hvilke dimensioner hører til hjulet?
• Hvilke dimensioner hører til monteringsstrukturen?

For tilpassede komponenter kan denne type reference gøre kommunikationen meget lettere.

Hold den originale del tilgængelig

Hvis det er muligt, skal du ikke bortskaffe den gamle rulle umiddelbart efter målinger.

En fysisk prøve kan give information, der er svær at fange i fotografier eller skriftlige noter. Den kan vise den faktiske hjulprofil, lejearrangement, monteringsfunktioner og tegn på slid.

Dette kan især være nyttigt, når komponenten er usædvanlig, eller når det originale design ikke har noget let identificerbart modelnummer.

For producenter og leverandører, der arbejder med ikke-standardiserede remskive og rullekomponenter, kan en prøve kombineret med tegninger, fotografier og applikationsoplysninger give en nyttig reference til at diskutere en udskiftning eller et tilpasset design.

Forberedelse af en klar erstatningsanmodning

Når inspektionen er afsluttet, skal du organisere oplysningerne i en simpel specifikation.

En nyttig forespørgsel kan omfatte:

• Ansøgning: Hvor komponenten bruges
• Eksisterende komponent: Beskrivelse og fotografier af den originale del
• Hjulinformation: Hovedmål og løbeprofil
• Centeroplysninger: Boring, leje, bøsning eller akselarrangement
• Monteringsoplysninger: Beslag, aksel, stift eller husstruktur
• Vejledningsoplysninger: Fotografier eller beskrivelse af kontaktfladen
• Tilstand: Synligt slid, revner, deformation eller anden skade
• Mængde: Omtrentlige købskrav
• Eksempel: Om den originale komponent kan leveres til reference
• Tilpasning: Om en standard- eller kundetilpasset komponent overvejes

Dette giver leverandøren et meget klarere udgangspunkt end et enkelt fotografi eller én måling.

Til applikationer, der involverer skræddersyede remskiver og ruller, kan HUNE bruge denne type dimensions- og anvendelsesoplysninger, når de diskuterer ikke-standard komponentkrav.

Hvad du skal gennemgå før du bestiller

Hjul

Kontroller hovedmålene og sørg for, at løbeprofilen er registreret korrekt.

Center

Bekræft, om komponenten bruger en simpel boring, leje, bøsning, aksel eller et andet internt arrangement.

Montering

Sammenlign den oprindelige forbindelse med den foreslåede udskiftningsstruktur.

Guide

Sørg for, at hjulprofilen svarer til overfladen, hvor den arbejder.

Installationsplads

Tjek det omkringliggende område for noget, der kan påvirke tilpasning eller bevægelse.

Driftsbetingelser

Overvej miljøet, hvor komponenten bruges. Udendørs markisesystemer kan støde på fugt, støv, temperaturændringer og gentagne bevægelser. Disse forhold kan være relevante, når man diskuterer materiale og konstruktion.

En praktisk måletjekliste

Før du sender oplysningerne til en leverandør, skal du sikre dig, at du har dækket følgende:

• Fotografer rullen før fjernelse
• Registrer hovedhjulets dimensioner
• Tjek sideprofilen
• Undersøg den midterste åbning
• Identificer ethvert leje eller bøsning
• Registrer aksel-, aksel- eller stiftarrangementet
• Fotografer monteringsbeslaget
• Undersøg guiden eller sporet
• Bemærk synligt slid eller deformation
• Kontroller den tilgængelige installationsplads
• Forbered en simpel skitse, hvis komponenten har en usædvanlig form
• Hold den originale del tilgængelig, når det er muligt
• Forklar hvordan og hvor rullen bruges
• Angiv, om en tilpasset komponent kan være påkrævet

Ofte stillede spørgsmål

Hvilke mål skal jeg tage før jeg bestiller en markiserulle? Registrer hjulets diameter, bredde, centeråbning, løbeprofil, monteringsarrangement og tilgængelig installationsplads. Fotografier af hele samlingen kan give yderligere kontekst.

Er det nok at måle den udvendige diameter? Nej. Den udvendige dimension beskriver kun én del af komponenten. Centerarrangementet, løbeprofilen, monteringsstrukturen og forholdet til guiden kan også påvirke kompatibiliteten.

Skal jeg beholde den originale rulle efter at have målt den? Når det er muligt, ja. Den originale del kan give nyttige oplysninger om dens profil, monteringsfunktioner, indvendige arrangement og slidtilstand, som kan være svære at fange alene gennem målinger.

Hvorfor skal jeg fotografere rullen, før jeg fjerner den? Et installeret fotografi viser komponentens orientering og forhold til nærliggende beslag, aksler, styr og andre dele. Denne sammenhæng kan hjælpe med at tydeliggøre udskiftningskravene.

Kan en leverandør lave en tilpasset rulle ud fra en prøve? En fysisk prøve, kombineret med mål, fotografier, anvendelsesoplysninger og monteringsdetaljer, kan give nyttige referenceoplysninger, når man diskuterer en ikke-standard eller tilpasset rulle.

God måling starter med hele systemet

En rulle kan være en relativt lille del af en markisesamling, men dens dimensioner og monteringsforhold kan have en direkte effekt på, hvordan den passer og bevæger sig.

Af den grund bør erstatningsindkøb begynde med mere end den udvendige diameter. Hjulprofilen, centerarrangementet, monteringsstrukturen, guiden og den tilgængelige installationsplads giver alle nyttige oplysninger.

Et par klare fotografier og omhyggeligt registrerede dimensioner kan gøre processen meget lettere, især når der er tale om en ældre eller ikke-standard komponent.

Den praktiske tilgang er enkel: inspicer hele samlingen, mål de vigtige områder, dokumenter monteringsarrangementet, og hold den originale del tilgængelig til sammenligning, når det er muligt. Dette giver både købere og producenter en klarere forståelse af komponenten og dens rolle i forteltsystemet.
