En sammenfoldelig udendørs vogn kan se simpel ud, når den ses som et færdigt produkt. Under det enkle udseende skal flere bevægelige dele imidlertid arbejde sammen. Rammen åbner og lukker, visse sektioner bevæger sig i forhold til hinanden, og nogle komponenter skal rotere, mens de forbliver korrekt placeret.
Ruller kan spille en vigtig rolle i disse mekanismer. Afhængigt af designet kan de understøtte bevægelse, styre en bevægelig sektion eller arbejde sammen med et leje og en aksel som en del af en kompakt roterende enhed.
Dette gør rulledesign til en mekanisk overvejelse snarere end blot et spørgsmål om at vælge et hjul. Den omgivende ramme, lejearrangement, monteringsmetode, kontaktflade og foldevej har alle et direkte forhold til, hvordan rullen fungerer.
For producenter, der udvikler foldeudstyr til udendørs brug, kan forståelsen af dette forhold gøre komponentudvikling lettere og hjælpe med at undgå problemer under montering og test.
Hvor bruges ruller i foldemekanismer?
Den nøjagtige position af en rulle afhænger af produktets struktur.

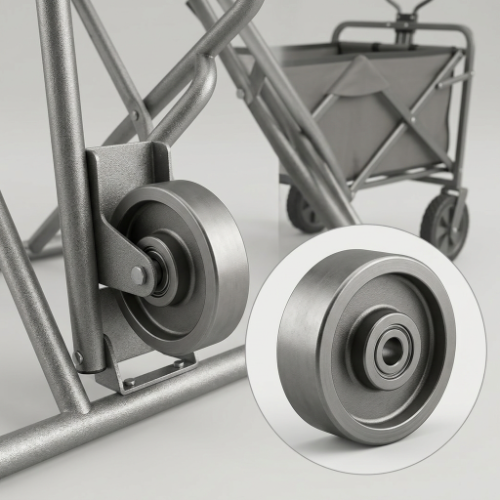

I en foldbar udendørs vogn kan en rulle være inkorporeret i et bevægeligt støttepunkt, styrestruktur eller roterende samling. Den kan forbindes til en aksel og et leje, installeres inde i et beslag eller placeres mod en anden komponent, der kræver kontrolleret bevægelse.
En grundlæggende rullesamling kan omfatte:
- Rulle krop
- Leje
- Aksel eller aksel
- Monteringsbeslag
- Bevægelig ramme
- Kontakt- eller styreflade
Hver del har sin egen funktion, men delene skal arbejde sammen.
F.eks. bestemmer rullelegemet, hvordan det kommer i kontakt med modfladen. Lejet understøtter rotation. Akslen holder den roterende komponent på plads, mens beslaget forbinder samlingen med den større mekanisme.
Ændring af en del kan påvirke de andre.
Derfor bør en rulle ikke kun vurderes ved at se på dens udvendige form.
Hvad gør en rulle inde i mekanismen?
Der er ikke en enkelt rolle for hver rulle.
Dens funktion afhænger af, hvor den er installeret, og hvilken slags bevægelse mekanismen kræver.
Understøttende bevægelse
En rulle kan give rullekontakt mellem to dele, der skal bevæge sig i forhold til hinanden.
Sammenlignet med direkte glidende kontakt, kan rullende kontakt ændre den måde, modstand håndteres på i enheden. Dette kan være nyttigt, når en bevægelse gentages regelmæssigt.
Vejledning af en flyttesektion
En rulle kan også hjælpe med at holde en bevægelig komponent inden for dens tilsigtede bane.
Denne type arrangement kan findes, hvor en rammesektion, en støttedel eller et andet konstruktionselement skal bevæge sig, mens det forbliver på linje med en styreflade.
Vedligeholdelse af kontrolleret kontakt
I nogle mekanismer holder rullen to komponenter i kontrolleret kontakt, når strukturen skifter position.
Formen på valsen og dens monteringsposition bliver da vigtige. Hvis en af dem er uegnet, kan kontakten blive ujævn under bevægelse.
Arbejder som en del af en roterende forsamling
Når den kombineres med et leje og en aksel, bliver en rulle en del af en komplet roterende enhed.
Den ydre rulle er synlig, men det indvendige lejearrangement er lige så vigtigt for, hvordan komponenten fungerer.
Hvorfor betyder lejet noget?
En rulle og leje er ofte tæt forbundet.
Rullen giver den ydre roterende struktur, mens lejet tillader kontrolleret rotation omkring akslen eller akslen. Pasformen mellem disse dele skal passe til den tilgængelige installationsplads og mekanismens bevægelse.
Det kan være nødvendigt at gennemgå flere faktorer:
- Leje position
- Skaft arrangement
- Ledig plads
- Rulle struktur
- Monteringsmetode
- Forventet bevægelse
- Driftsmiljø
Dette er især vigtigt i kompakte foldemekanismer.
Der kan være meget lidt plads omkring rullesamlingen, så lejet kan ikke bare vælges, når alt andet allerede er designet.
En mere praktisk tilgang er at overveje rullen og lejet sammen i den tidlige udviklingsfase.
Hvordan påvirker rulleprofilen bevægelse?
Den udvendige form af en rulle bestemmer, hvordan den interagerer med overfladen omkring den.
En rulle med et relativt fladt kontaktområde opfører sig anderledes end en rulle, der er designet med en rille, kant eller anden formet profil.
Profilen kan påvirke:
- Kontakt stilling
- Vejledning
- Stabilitet
- Bevægelsesretning
- Overfladeinteraktion
- Tilgængelig frigang
For en foldemekanisme afhænger den korrekte profil af, hvad rullen rent faktisk laver.
Hvis den understøtter en bevægelig sektion, skal dens kontaktflade matche denne bevægelse. Hvis den følger en guide, skal profilen muligvis arbejde med guidestrukturen.
Dette er grunden til, at blot at udskifte en rulle med en anden, der ligner ens, nogle gange kan skabe uventede problemer.
Hvad sker der med rullen, når rammen foldes?
Foldehandlingen er en vigtig del af designet.
Når vognen er åben, kan rullen have masser af plads omkring sig. Når rammen begynder at folde sig, ændres rullens position i forhold til komponenter i nærheden.
Det kan rykke tættere på:
- Rammerør
- Hængsler
- Beslag
- Skafter
- Støttearme
- Andre bevægelige komponenter
Valsen har derfor brug for tilstrækkelig frigang under hele bevægelsen.
Det er ikke nok kun at kontrollere den åbne position.
En komponent, der passer korrekt under normal drift, kan røre en anden del, når rammen er delvist foldet. I nogle tilfælde kan selv en lille mængde interferens påvirke foldehandlingen.
Af denne grund bør valsen kontrolleres, mens mekanismen bevæger sig gennem sin fulde arbejdsbane.
Betyder det udendørs miljø noget?
Ja, især når rullen er udsat for det omgivende miljø.
Udendørs udstyr kan støde på støv, snavs, fugt, græs, løse partikler og skiftende vejrforhold. Det faktiske eksponeringsniveau afhænger af, hvordan og hvor vognen bruges.
Valsesamlingen skal derfor muligvis overvejes i forhold til:
- Fugt
- Støv og snavs
- Overfladeforurening
- Rengøring
- Opbevaringsforhold
- Hyppighed af bevægelse
En rulle, der bruges i et relativt rent miljø, kan have andre krav end en rulle, der regelmæssigt udsættes for havegange eller andre udendørs overflader.
Det samme gælder lejearrangementet.
Når rullen og lejet behandles som en komplet samling, kan miljøforhold tages i betragtning tidligere i designprocessen.
Hvordan påvirker monteringsmetoden rullen?
En rulle har brug for en stabil forbindelse med den omgivende struktur.
Monteringsmetoden bestemmer, hvor rullen sidder, hvordan den roterer, og hvordan kræfter overføres til rammen.
Et smalt beslag kan begrænse den tilgængelige plads. En bestemt akselposition kan kræve et bestemt lejearrangement. En foldesamling kan også begrænse, hvordan rullen kan installeres.
Det betyder, at producenter bør gennemgå monteringsstrukturen, før de beslutter sig for en standardkomponent.
Nyttige oplysninger kan omfatte:
- Monteringssted
- Beslag struktur
- Akselposition
- Tilgængelig frigang
- Kontaktflade
- Bevægelsesretning
- Foldesti
Disse detaljer kan hjælpe med at bestemme, om en eksisterende rulle passer til mekanismen, eller om et ændret design skal overvejes.
Hvorfor skal rullen og rammen udvikles sammen?
Det er fristende at vælge en rulle først og derefter arbejde på den omgivende struktur.
Den tilgang kan blive svær, når mekanismen er kompakt.
En ændring af rammen kan ændre rullens ledige plads. Flytning af beslaget kan påvirke akselpositionen. Ændring af foldevinklen kan bringe rullen tættere på en anden komponent.
Forholdet virker i begge retninger.
En rulle kan påvirke rammedesignet, mens rammen kan sætte begrænsninger på rullen.
Til OEM-udvikling er det ofte mere praktisk at overveje disse komponenter sammen fra begyndelsen.
Dette er især nyttigt, når produktet har en usædvanlig foldestruktur eller begrænset installationsplads.
Hvornår er en tilpasset rulle værd at overveje?
En standardrulle kan være velegnet, når dens profil, lejearrangement og monteringsstruktur allerede matcher applikationen.
Men nogle mekanismer tilbyder ikke den fleksibilitet.
En tilpasset rulle kan overvejes, når producenten skal omgå:
- Begrænset installationsplads
- En usædvanlig monteringsstruktur
- Et specifikt akselarrangement
- En bestemt kontaktprofil
- Eksisterende lejekrav
- Foldeafstand
- En ikke-standard guidestruktur
Tilpasning betyder ikke altid at redesigne hele komponenten.
Afhængigt af anvendelsen kan udviklingen fokusere på rullelegemet, monteringssektionen, lejearrangementet eller en anden del af samlingen.
Det vigtige er, at komponenten er udviklet omkring det faktiske mekaniske krav.
Hvilke oplysninger skal gives til tilpasset udvikling?
En klar beskrivelse af applikationen kan gøre kommunikationen meget lettere.
Producenter kan levere:
Produkttegninger
Tegninger hjælper med at vise det tilgængelige installationsområde og forholdet mellem valsen og omgivende komponenter.
Eksisterende prøver
Hvis en rulle allerede er i brug, kan afsendelse af en prøve gøre det lettere at forstå dens struktur og installationsmetode.
Fotos
Fotos of the complete mechanism can show details that may not be obvious from a basic drawing.
Bevægelsesinformation
Leverandøren bør forstå, hvordan rullen bevæger sig under normal drift og foldning.
Lejekrav
Hvis der allerede eksisterer et bestemt lejearrangement, bør dette inddrages i diskussionen.
Miljøforhold
Oplysninger om udendørs eksponering, støv, fugt og generelle arbejdsforhold kan også hjælpe med at vejlede komponentdesignet.
Jo mere fuldstændig informationen er, jo mindre gætteri kræves der under udviklingen.
Hvorfor er prøvetestning vigtigt?
En rulle kan se passende ud på en tegning, men opfører sig anderledes, når den først er installeret.
Selve montagen introducerer faktorer, som er svære at bedømme ud fra komponenten alene.
Rullen interagerer med:
- Leje
- Skaft
- Beslag
- Ramme
- Vejledende overflade
- Andre bevægelige dele
Foldemekanismen tilføjer en anden variabel, fordi den relative position af disse dele ændres under drift.
Prøvetestning kan hjælpe med at identificere problemer som:
- Utilstrækkelig frigang
- Uventet kontakt
- Dårlig justering
- Ujævn bevægelse
- Overdreven modstand
- Inkompatibel montering
Test af selve montagen giver producenterne mulighed for at foretage justeringer, før de går over i større produktion.
Hvad skal kontrolleres under test?
Testen skal gå ud over blot at kontrollere, om rullen roterer.
En praktisk gennemgang kan omfatte flere faser.
Tjek den normale position
Sørg for, at rullen er korrekt placeret og justeret, når vognen er åben.
Tjek foldebevægelsen
Flyt rammen gennem dens fulde foldebane, og hold øje med forstyrrelser.
Tjek monteringsområdet
Se efter bevægelse mellem rullen, akslen, lejet og beslaget.
Tjek forskellige overflader
Hvis produktet er beregnet til udendørs brug, kan test på repræsentative overflader give mere nyttig information end kun test på et glat værkstedsgulv.
Tjek gentagen bevægelse
Gentagen åbning, lukning og bevægelse kan afsløre problemer, der muligvis ikke vises under en kort indledende test.
Formålet med test er ikke kun at bekræfte, at rullen virker. Det er for at bekræfte, at den komplette samling fungerer efter hensigten.
Kan en rulle tilpasses omkring et eksisterende leje?
I nogle applikationer kan det eksisterende lejearrangement allerede være bestemt af produktdesignet.
Det kan stille specifikke krav til rullelegemet.
I stedet for at ændre hele samlingen, kan rullen potentielt udvikles omkring den eksisterende leje- og monteringskonstruktion, afhængigt af de mekaniske krav.
Denne type tilgang kan være nyttig, når en producent allerede har et etableret ramme- eller akseldesign, men har brug for en rulle med en anden udvendig profil eller installationsarrangement.
Gennemførligheden afhænger af den faktiske struktur, så tegninger eller prøver er nyttige under den indledende diskussion.
Hvad gør ikke-standard rulleudvikling anderledes?
En standardkomponent er generelt designet omkring almindelige applikationer.
En ikke-standard komponent starter fra kravene til en bestemt mekanisme.
Det kan indebære mere kommunikation under udvikling, fordi producenten skal forstå:
- Hvordan komponenten er installeret
- Hvad det kontakter
- Hvordan den bevæger sig
- Hvilken plads er ledig
- Hvilket lejearrangement kræves
- Hvilke miljøforhold er der tale om
Udviklingsprocessen kan omfatte tegningsgennemgang, prøveproduktion, test og justeringer, før den endelige komponent bekræftes.
For producenter med en usædvanlig foldestruktur kan dette give mere fleksibilitet end at forsøge at tilpasse hele produktet omkring en eksisterende komponent.
Hvordan kan producenter forenkle rulleudvikling?
Et par enkle trin kan gøre processen mere effektiv.
Start med mekanismen.
Begynd ikke med spørgsmålet om, hvilken rulle der er tilgængelig. Identificer først, hvad rullen skal gøre.
Gennemgå derefter installationsområdet, bevægelsesbanen, lejearrangementet og miljøforholdene.
Derefter skal du afgøre, om en standardkomponent er egnet.
Hvis det ikke er tilfældet, kan de allerede indsamlede oplysninger bruges som grundlag for et tilpasset design.
En praktisk udviklingssekvens er:
- Definer rullens funktion.
- Gennemgå hele mekanismen.
- Kontroller monteringsområdet.
- Identificer leje- og akselarrangementet.
- Gennemgå foldebevægelsen.
- Overvej arbejdsmiljøet.
- Vurder en standardkomponent.
- Udvikle et skræddersyet design, hvis det er nødvendigt.
- Test hele samlingen.
- Bekræft den endelige struktur før produktion.
Dette holder udviklingsprocessen fokuseret på den faktiske applikation.
Arbejde med en leje- og rulleproducent
For producenter, der udvikler foldeudstyr til udendørs brug, kan komponentudvikling involvere mere end at vælge en eksisterende del fra et katalog.
Zhejiang Huaneng Micro Bearing Co., Ltd. (HUNE) har specialiseret sig i miniature- og mellemstore lejer, ikke-standard lejer, remskivesystemer og tilpassede leje- og rulle-relaterede komponenter til forskellige mekaniske applikationer.
For en foldemekanisme kan udviklingsdiskussionen fokusere på forholdet mellem rullen, lejet, akslen, monteringsstrukturen og den omgivende ramme. Tegninger, prøver og anvendelsesoplysninger kan hjælpe med at fastslå, hvad komponenten skal opnå, før et design færdiggøres.
Denne tilgang er især relevant, når mekanismen har begrænset plads eller ikke passer til et konventionelt komponentarrangement.
En praktisk tjekliste til foldemekanismer
Før de godkender en rullesamling, kan producenterne gennemgå følgende:
- Hvad er rullens egentlige funktion?
- Hvilken overflade eller komponent kommer den i kontakt med?
- Hvordan bevæger den sig under drift?
- Hvordan ændres dens position, når rammen foldes?
- Er der tilstrækkelig plads i hele bevægelsen?
- Passer lejet til den påtænkte samling?
- Er akselarrangementet egnet?
- Giver monteringsstrukturen tilstrækkelig støtte?
- Vil rullen støde på udendørs støv eller fugt?
- Er hele samlingen blevet testet?
- Ville en tilpasset komponent gøre mekanismen lettere at udvikle?
Disse spørgsmål holder opmærksomheden på det komplette mekaniske system i stedet for en isoleret komponent.
Ruller kan være små sammenlignet med rammen af en sammenfoldelig udendørs vogn, men deres funktion kan være tæt forbundet med bevægelsen af hele mekanismen.
Rulleprofilen bestemmer, hvordan den kommer i kontakt med en overflade. Lejet understøtter rotation. Akslen og beslaget holder samlingen på plads. Rammen styrer, hvordan komponenten bevæger sig, især når vognen er foldet sammen.
Udendørs forhold tilføjer en anden overvejelse.
For producenter er det nyttige udgangspunkt derfor selve mekanismen. Når først bevægelsen, monteringsstrukturen, lejearrangementet, frigangen og arbejdsmiljøet er forstået, bliver det meget nemmere at beslutte, om en standardrulle er egnet, eller om en specialkomponent skal udvikles.
I applikationer, hvor pladsen er begrænset, eller foldestrukturen er usædvanlig, kan arbejdet med en producent, der kan udvikle rulle- og lejekomponenter omkring selve mekanismen, gøre designprocessen mere fleksibel og lettere at teste.
